补偿器是为了补偿因温度差与机械振动引起的附加应力,而设置在容器壳体或管道上的一种挠性结构。利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振、供热上,为了防止供热管道升温时,由于热伸长或温度应力而引起管道变形或破坏,需要在管道上设置补偿器,以补偿管道的热伸长,从而减小管壁的应力和作用在阀件或支架结构上的作用力。
补偿器的种类及特点:
1.方形补偿器:类似自然补偿,人为地增加方形转弯,以弥补自然补偿器弯头数量的不足。优点也是不受工作压力和温度的限制,缺点:流体阻力大,占地面积多,管道支架多,不美观,投资较大。用于自然补偿不能满足热补偿要求时而采用的“自然补偿”。对于压力超过4.0MPa的场合,几乎没其他产品可以替代。

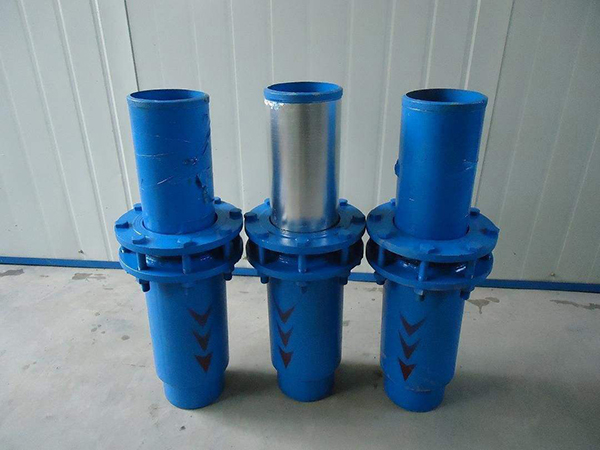

2.套筒补偿器:也能够承受较高的压力和温度,补偿量大,安装方便。缺点:容易泄漏,检修频繁、推力大。不能用于对流体纯度要求高的场合。
3.旋转式补偿器:通过2个组合和管道转弯实现热补偿。补偿量大,推力小,高温度可达到485度,压力可达5.0MPa。制造技术日渐成熟,不易泄漏。但存在管道在不同平面的变化,对于产生凝结液体的介质的输送管道,需要设置较多的排水排气阀门。
4.球型补偿器:实现角向位移,和波纹管角向补偿器一样,组合使用,流体阻力小,补偿量大,无推力。存在易泄漏和测向位移,维修量大。
